Dernièrement, on s'est lancés un challenge ensemble : Concevoir un projet ensemble, vous et moi, en Live !
Réalisé sur 2 sessions de live TikTok (si vous voulez me suivre sur ce genre de trucs, c'est là bas que ça se passe), je VOUS ai laissé les rennes de la conception.
Définition du cahier des charges, choix des composants, de la direction à prendre et des visuels : Tout a été choisi en direct par les Viewers et réalisé par mes soins par la suite.

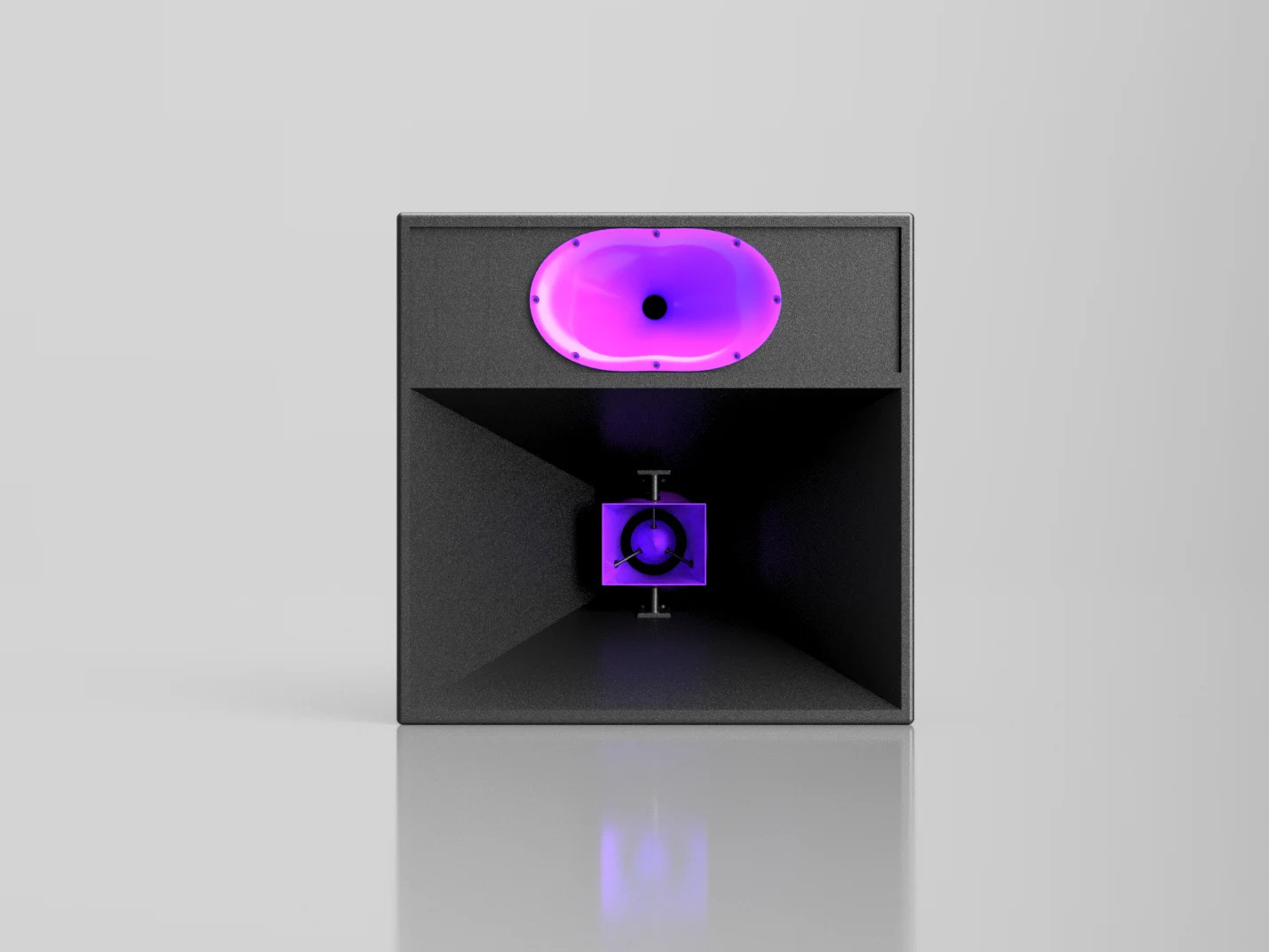

Le cahier des charges retenu aura été : Un top 2 voies pavillonné, de taille moyenne avec une ouverture plutôt large mais pas extrême, équipé d'un 10" avec Phase-Plug et d'une compression 1", qui puisse venir raccorder autour de 200Hz.
Les composants retenus sont le 10MCS500 de chez Beyma, et la DE10 de chez B&C montée dans mon petit SA8050, à votre demande.
Le mid sera un peu plus performant que l'aigu sur ce projet, mais permet de rester dans le budget serré demandé avec une extrême finesse, au détriment de quelques dB manquants sur le haut.
Coté performances, on arrive donc à un confortable 102,1dB de sensibilité à 1W/1m avec une F-6 à 215Hz, permettant un raccord à bon nombre de kick-bins sur le marché.

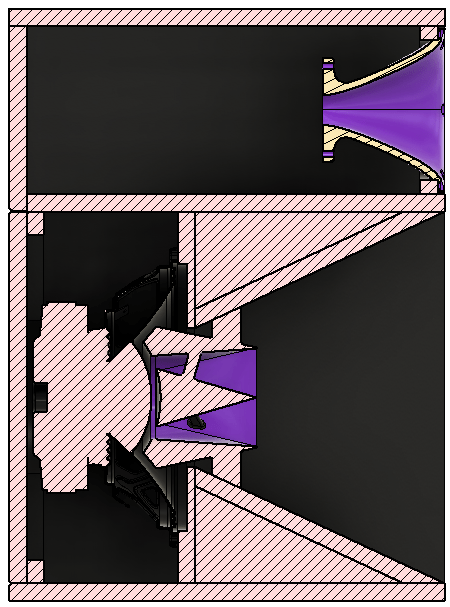

Le phase-plug viendra se fixer en butée au fond du pavillon avec de la visserie de 4 (Penture ou métrique avec inserts) et se coller en position pour une solidité maximale.
Il sera réalisé en impression 3D, moyen de prédilection DIY pour la réalisation de pièces aussi complexes.

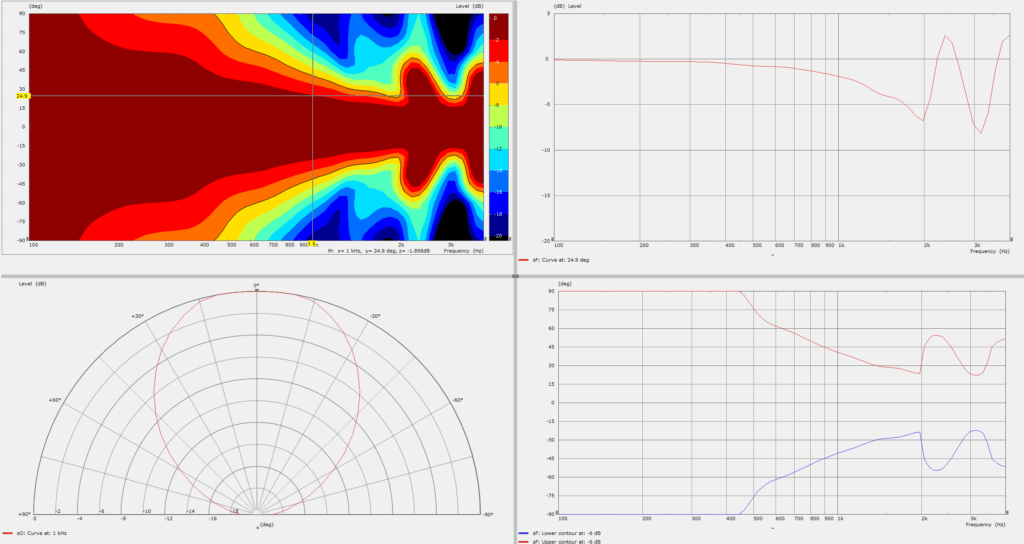

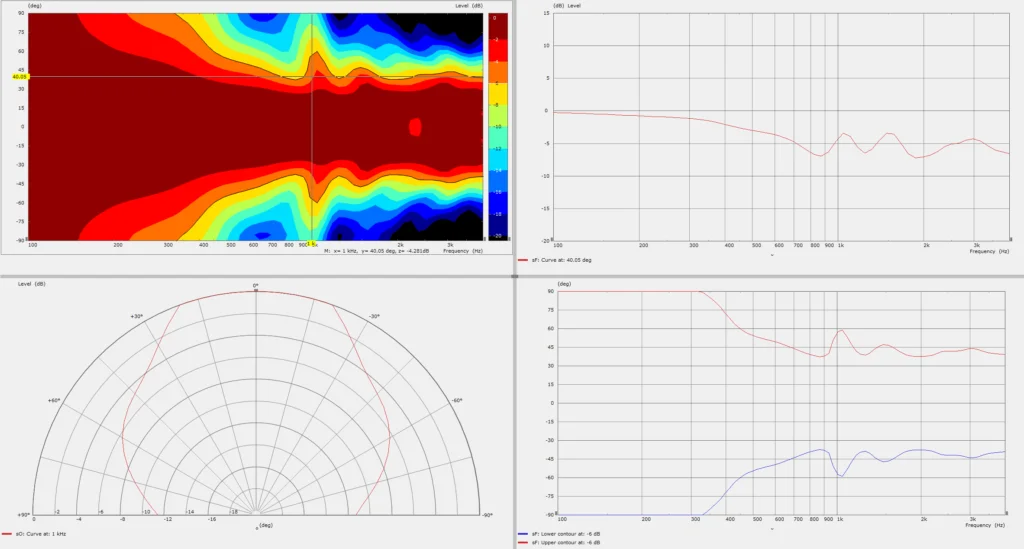

Tous les fichiers, le plan et les simulations sont disponibles ici !
Je recommande une impression avec un strict minimum de 35% de remplissage et 4 parois, idéalement en PETG ou ABS.
Pour les moins exigeants, et si le pavillon n'est pas soumis à de fortes contraintes, une réalisation en PLA est également envisageable.
C’est beau, simple et c’est ce que le peuple demande
Merci 😀
