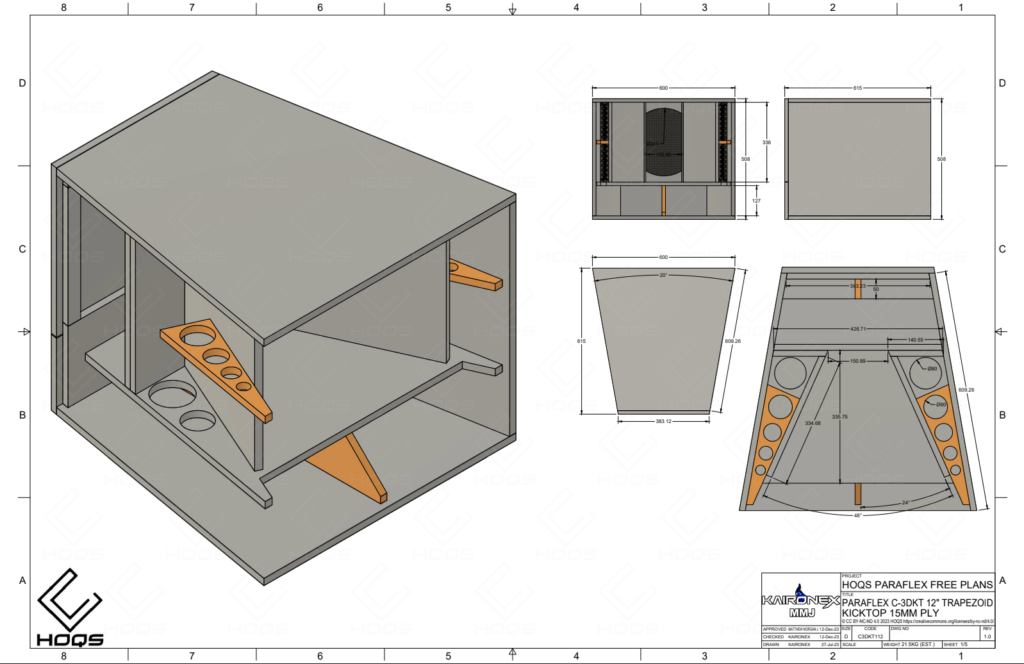

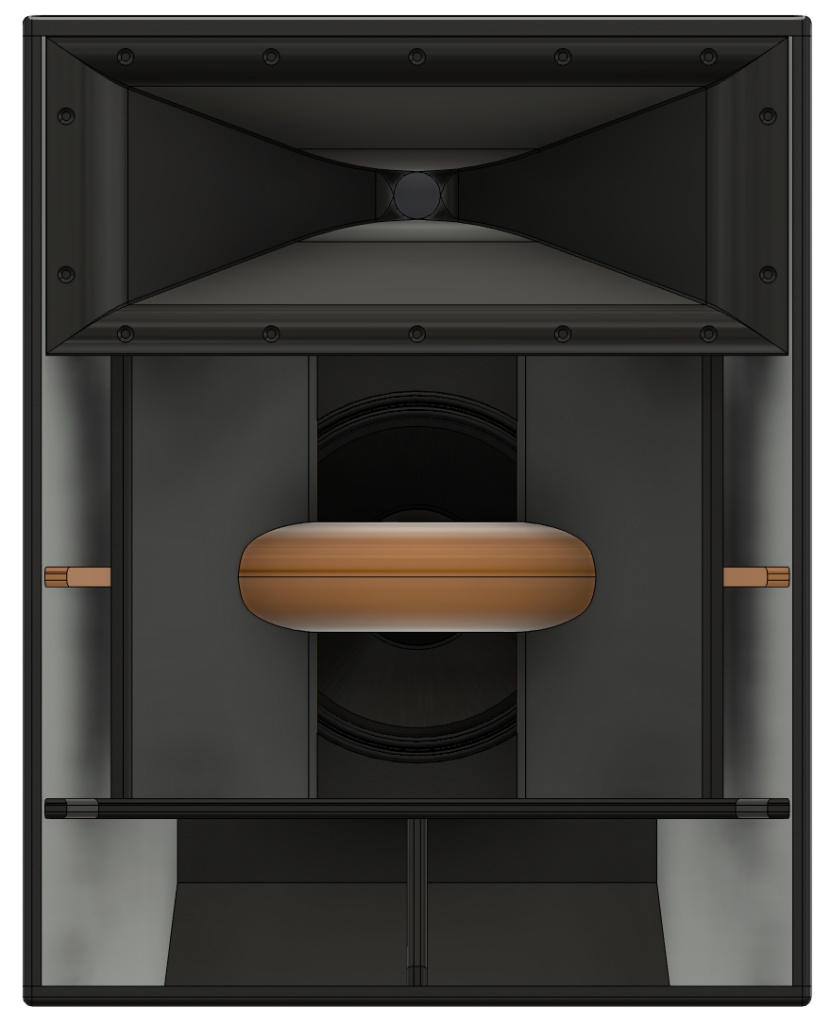

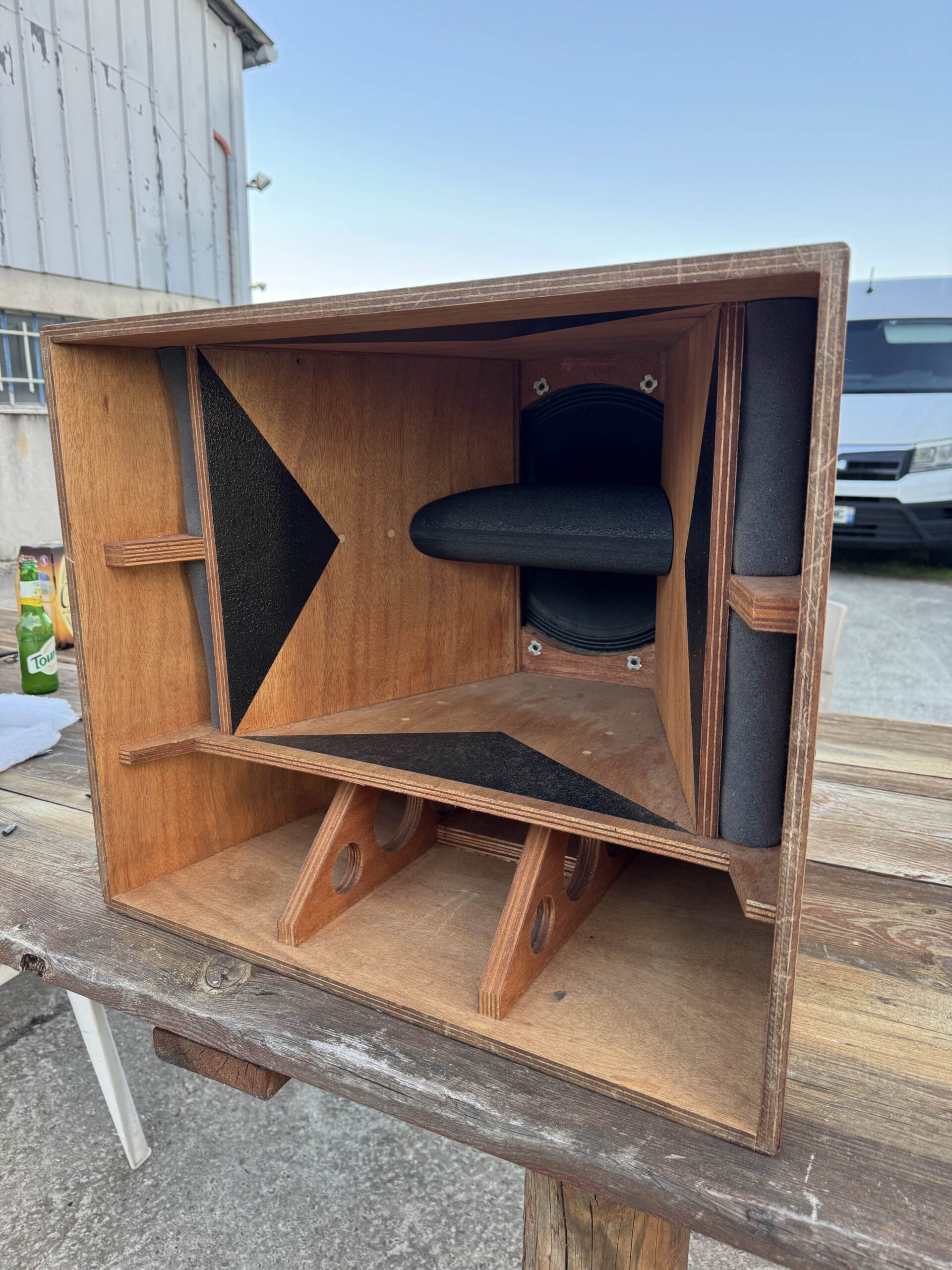

Je vous parle aujourd'hui d'un projet original, conçu pour une boite qui n'est pas de ma création. Pour donner un peu de contexte, j'ai accueilli il y a quelques mois un confrère en stage dans mon autre société (coucou Robin). Curieux de voir comment je m'y prenais, il m'a amené le projet de modifier une enceinte de bad-mid/mid qu'il avait réalisée : Un C3D de chez HOQS équipé du Faital 12FH500. Le projet était assez simple : Le C3D vendu pour se raccorder à n'importe quelle compression ne tenait pas vraiment ses promesses en affichant une coupure vers 800Hz puis un superbe court-circuit à 1600Hz. Je devais trouver un moyen simple et montable sur une enceinte déjà assemblée pour étendre sa bande-passante et la rendre moins moisie sur le mid. La solution était toute trouvée : On va dessiner un phase-plug ! C'est facile, ça se réalise en impression 3D, fibre, injection plastique et ça donne une super gueule à l'enceinte. J'ai choisi de volontairement n'expandre que sur 1/3 du pavillon pour réduire le cout matière de la pièce et pour conserver un maximum l'esthétique de la boite originale. Le phase-plug suit une expansion Oblique-Sphérique pure commençant au même point que celle du C3D, et il vient compenser le volume de gorge en égalisant tant que possible les distances au sein de celui-ci.
Le modèle que je vous partage est conçu UNIQUEMENT pour le Faital 12FH500 et a été dessiné depuis le fichier 3D que m'a gentiment fourni la marque (et vraisemblablement pas trop mal puisque sur les boites de Robin, le cône n'est pas encore venu s'aplatir la tronche dessus).

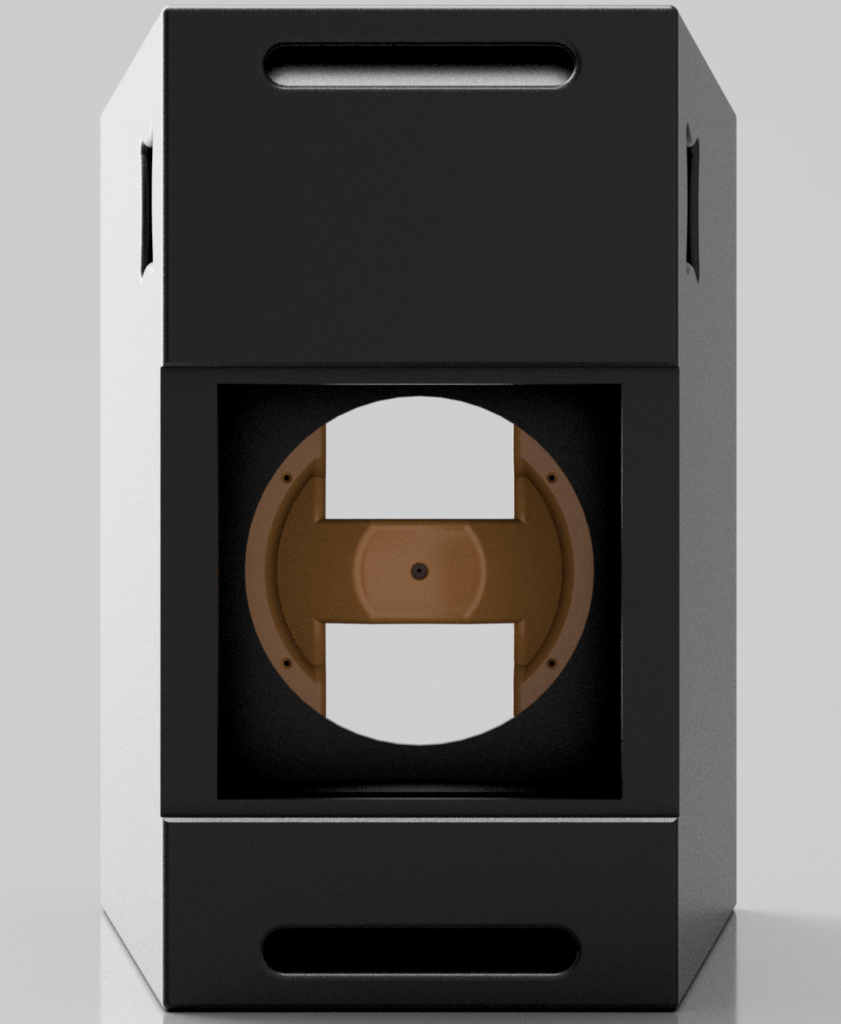

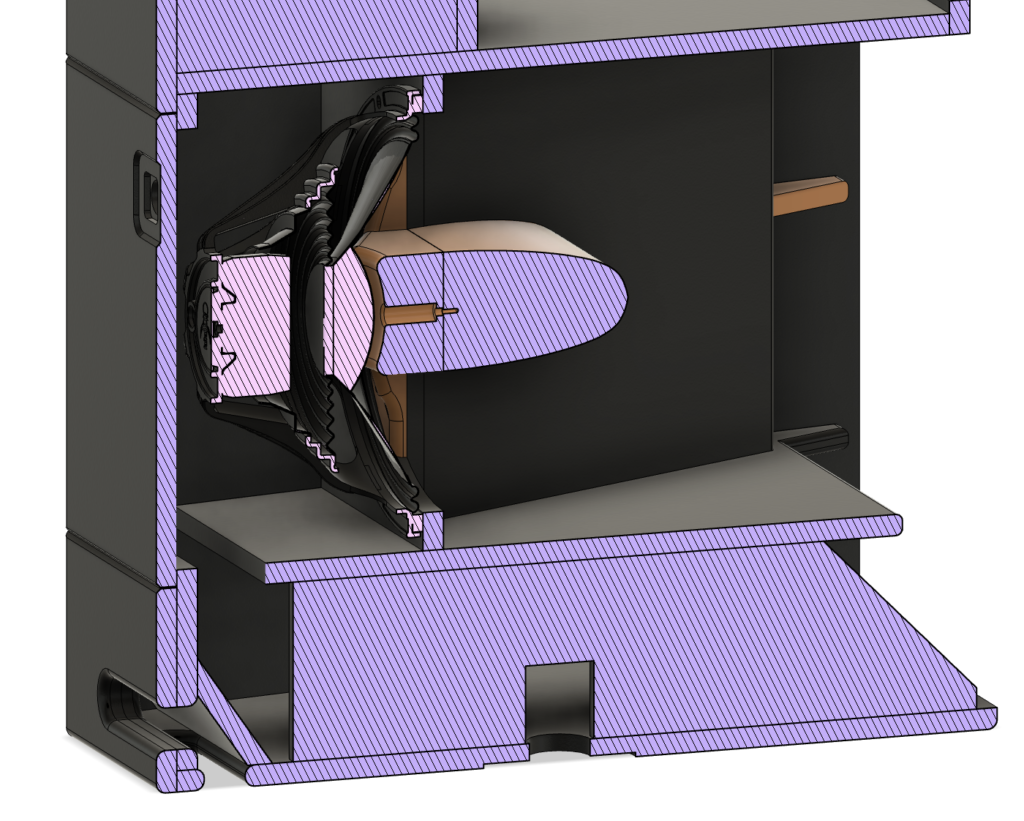

Le plug est imprimé en 2 parties :
- Une partie compensation de volume de gorge, collée vissée directement avec 4 vis courtes sur le panneau devant le haut-parleur
- La partie expansion, qui vient se visser à travers l'autre partie avec une vis à penture de 5x25 et se coller dans le pavillon et à l'autre partie.
Les deux pièces ont été réalisées sur une Bambulab H2D en ABS avec 5 murs et 35% de remplissage gyroïde, pour un maximum de résistance.
Une réalisation en ASA ou en PETG est également envisageable.
L'ensemble a été collé sans foi ni loi à grand coup de Sikaflex sans poncer, épousseter ni même regarder l'enceinte

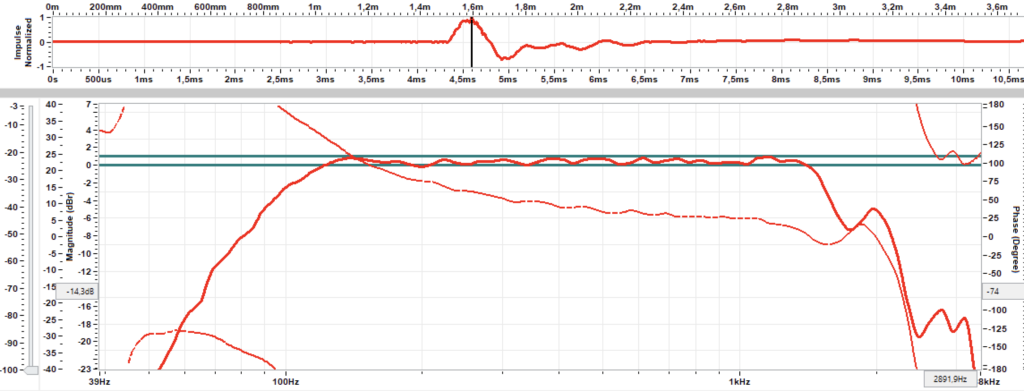

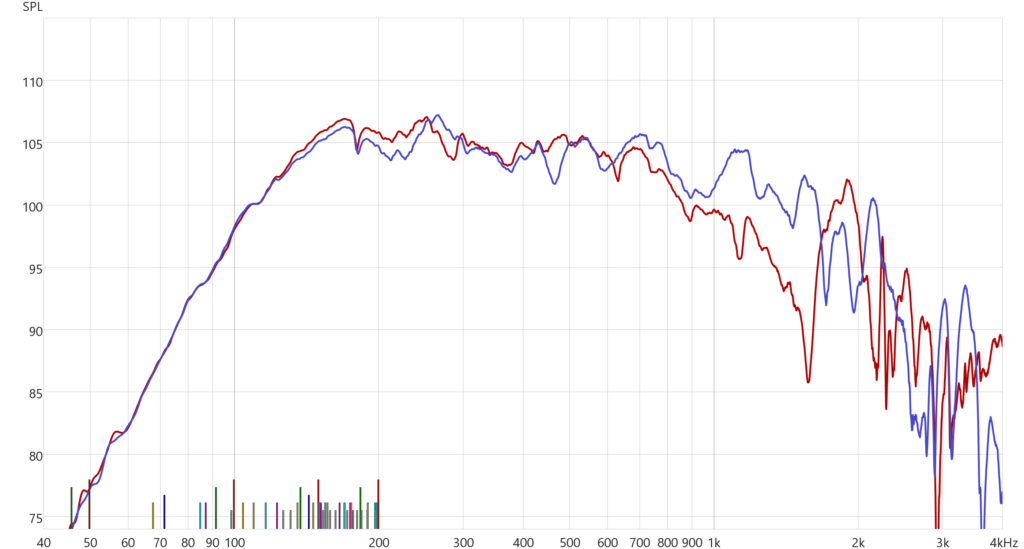

Coté performances et specifications, vous avez pu voir sur la première mesure que ça remplit pleinement son role : on gagne une octave en haut, et une fois égalisée la réponse tient dans 1dB sur 120-1450Hz avec une belle linéarité en phase également (mesure égalisée en pur champ libre, enceinte découplée du sol).

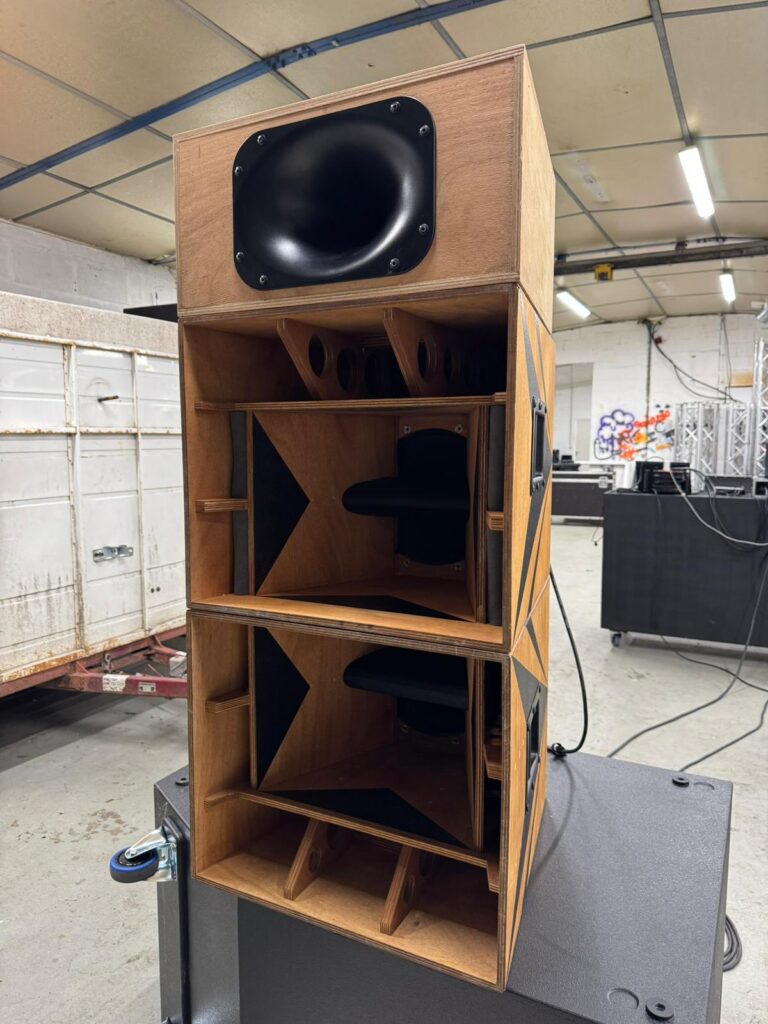

Le plug joue également un rôle dans l'utilisation concrète de ces boites par Robin : la distance inter-sources a été pleinement anticipée pour venir resserrer l'ouverture verticale une fois les boites empilées par 2 et offrir une ouverture verticale avoisinant celle du LTH142 qui les accompagne.

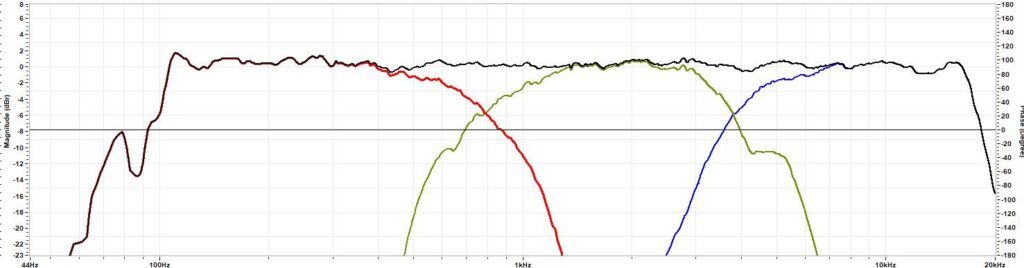

Le raccord se fera avec une compression coaxiale de chez B&C autour de 800Hz dans notre cas, et après quelques corrections et une bonne mise en phase des 3 voies, on arrive à un résultat excellent à la mesure et à l'écoute !
Ça pourra sans peiner venir attraper un 100Hz pour se raccorder à un caisson de basse (Le SATH115-RM dans le cas de Robin) avec une bonne patate, le tout dans un volume vraiment sympa.
Le design original du C3D est la propriété d'HOQS, et la personnalisation et réalisation de la boite a été pensée et réalisée par ce fameux Robin et son équipe.
Et du coup... Tu vas me dire "il é ou le plan" ou "plan pls" pour les plus anglophones et/ou Thaïlandais d'entre-vous ?
Eh bien il sera à retrouver sur "Tavernage", un super projet de forum collaboratif qu'on lance avec des copains, sur lequel n'importe qui peut poster et partager des fichiers, des docs, des articles, poser des questions techniques ou pas.
Et en bonus, on accepte tout le monde, homme, femme, non-genré, pro, amateur, chien, chat, ovnis...
Allez, clique-ici et profites en pour télécharger les fichiers du plug pour le 12FH500 :
https://forum.tavernage.fr/t/un-phase-plug-pour-le-c3d/88?u=nakwa
c’est zuper quel talent
Vu comme ça, ça a l’air un peu “magique” les phase-plug, il doit bien y avoir des downside ?
Est-ce qu’il y a un impact négatif sur la distortion, la diffusion ou la pression maximale ?
Forcément, on réduit un peu la surface de gorge et si on regarde les courbes on perd un peu de niveau en bas… C’est un sacrifice que je juge acceptable 😉
